寧夏寧達密集架介紹：

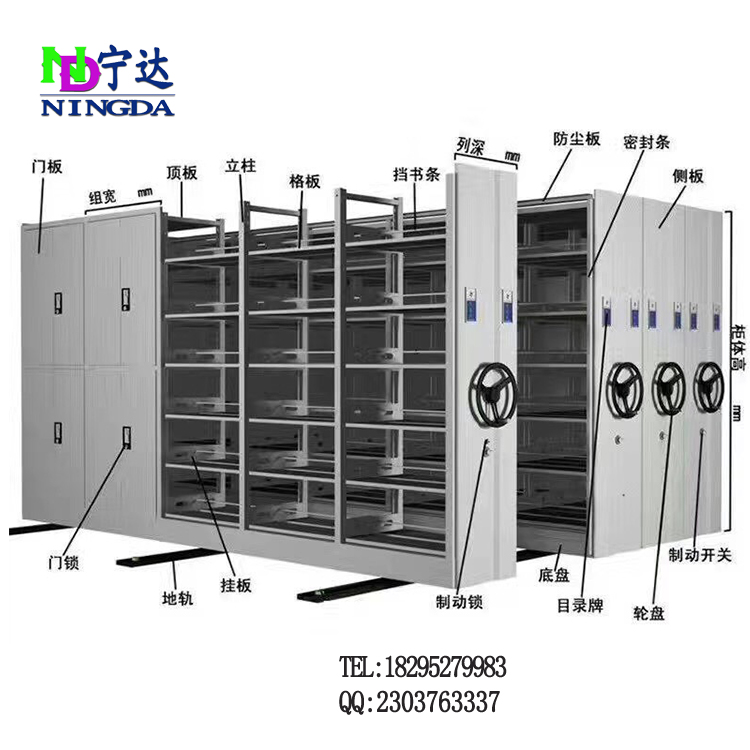

一、結構
1、寧達密集架屬立柱型密集架。
2、密集架由正反上中下護板，起支撐作用的立柱、擺放檔案資料的擱板、門板、搖把系統、底盤系統、傳動系統、防塵系統組成。
3、邊列、中間列均勻為雙面使用列。
4、邊列可兩頭固定（帶鎖），中間搖動；也可中間列固定（帶鎖）、兩邊搖把。
5、搖把采用搖柄式搖把。
6、上頂必須裝防塵板、列與列間必須裝密封條。
二、材料
全部采用上海寶鋼優質冷軋鋼板。立柱1.5mm，擱板1.0mm，掛板1.0mm，側板1.0mm，門板1.0mm，頂板1.0mm 底盤3.0mm，地軌20*20實心方鋼；
三、規格
1、本標準每列：H2300×L950×W560、標準層數為6層，除頂層外每層凈高350毫米，單面厚270毫米。檔案擺放方式：豎放。
2、組距尺寸L900毫米原則上不允許變動。如有需要，可在700-1100毫米之間變動。
3、厚度尺寸W510毫米。優先選用W510毫米。也可選用W400、W500、W600、W860毫米等規格。上述規格的訂貨可直接訂做，其余非標尺寸訂貨必須經主管工程師同意方可接受。
4、頂板的正面厚度為51毫米，擱板的正面厚度為25毫米，底盤正面厚度為117毫米，側板上掛孔間距為16毫米。
5、各部位的尺寸允許偏差應控制在+2毫米內。
6、同一型號規格產品的零部件應能互換。
四、外觀
1、組裝后的密集架不準有影響外觀和使用性能的永久變形。
2、各部位的安裝應牢固可靠，不允許有松動現象。
3、凡需焊接的部件要焊接牢固，應焊接產生的變形必須矯正，焊接表面波紋均勻，平整。
4、沖壓件表面不允許有裂痕。
5、表面涂飾應平整光滑，色澤均勻一致，不允許有大于100×100毫米面積的流掛、起粒、露地現象、不允許有大于10×10毫米的剝落、傷痕等缺陷。
6、所有列搖合后，列與列應整齊劃一，正面平面、度允許偏差+5毫米，背面平面度允許偏差+8毫米。
7、列與列之間縫隙應均勻，安裝密封條后搖合，不應的空隙。
五、表面處理
1、寧達系列密集架表面處理必須噴塑,采用杜邦華佳環氧聚脂靜電噴塑,環保耐用.。
2、廠標顏色為亞光噴塑白。
3、噴塑料硬度>0.4，沖擊力.4N/m。附著力應不低于2級要求。
4、附著力檢驗辦法：以尖銳劃針橫、豎向間隔1毫米交叉劃線，僅有個別方塊脫落、或無脫落。
5、耐腐蝕檢驗方法：用強腐蝕性的有機溶劑，如香蕉水、丙酮等浸泡樣塊24小時內無銹跡、剝落、起皺、變色等現象。
六、承載能力
1、每塊擱塊上施以60公斤均勻載荷，經24小時連續實驗后，大擾度應<6毫米，卸載后的殘余變形在經過3小時后，應<0.8毫米。
七、裝配
1、每列組裝后，上中下護板的對縫處間隙不大于1.5毫米。
2、傳動機構應轉動靈活、平衡、不得有失靈現象。
3、單列密集架運行，每標準列（3組1列）手柄搖動不得大于2.5公斤，列長大于標準列者，手柄搖力應適當增加。
4、各結構件和架體無明顯變形，架體無傾斜現象。
